PPT 보고서 초보 꿀팁 - 도형 병합(합치기, 자르기), 아직도 모른다구요?

보고서의 핵심은 Message, 내용이겠지만, 그럼에도 불구하고 우리는 비주얼적으로 이쁜 그림, 도형들을 찾게됩니다

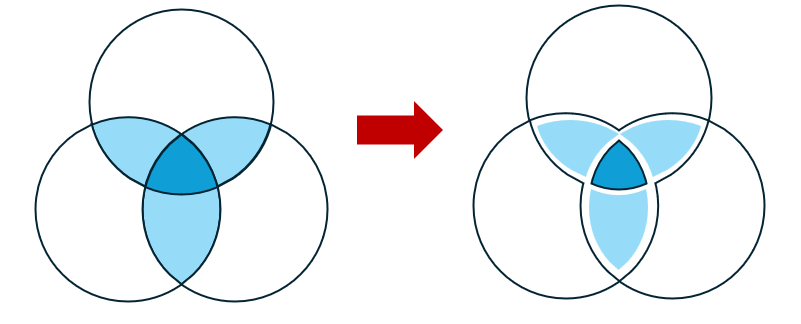

문제는 PPT 기본 서식에서 제공하는 도형으로는 이쁜 그림을 그리기 힘들다는게 문제가 되겠죠..., 다른 양식, 이쁜 보고서 사례들을 보면 PPT에서 제공하지 않는 도형도 잘 그리시던데, 도대체 어떻게 한 것일까요? (아래 사진에서 왼쪽 그림)



오늘은 도형 합치기, 자르기(도형 병합) 기능에 대해 공유드리고자 합니다





목차

도형 병합: 도형 합치기, 자르기 기능이 뭐야?

도형 병합: 그래서 이걸로 뭘 할 수 있어?

결론: 어떻게 쓰냐에 따라 편리한 기능일 수도 있고, 나아가 커스텀 도형을 그리는 기능일 수도 있습니다





도형 병합: 도형 합치기, 자르기 기능이 뭐야?

PPT 기본 서식을 보면 참 많은 도형 템플릿을 제공하지만, 이 외에도 더 많은 디자인이 필요할때가 있습니다. 이때, 유용하게 활용할 수 있는 부분이 여러 도형을 합치거나, 교차, 제거하여 원하는 모양을 손쉽게 만들 수 있는 도형 병합 기능이 되겠습니다

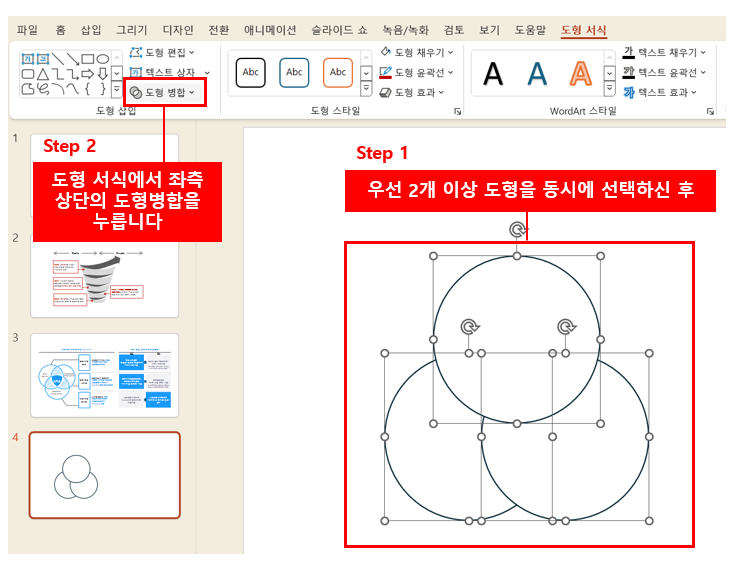

도형 병합(도형 합치기, 자르기) 기능은 먼저 여러 도형을 동시에 선택해야만 활성화 됩니다 (아래 그림 참고)

반드시 여러 도형을 동시에 선택해야 "도형 병합"키가 활성화 됩니다

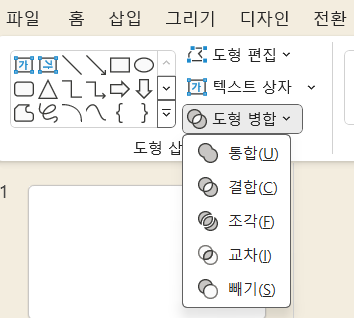

도형 병합키를 누르면 아래와 같이 선택 사항을 보실 수 있습니다

저는 도형 통합, 조각을 제일 많이 씁니다 ^ ^;;



예를 들어, 도형 통합을 누르면, 앞서 보신 3가지 원이 한 도형으로 합쳐진 모습을 보실 수 있고, 예를 들어 조각을 누르면, 겹쳐진 부분이 모두 조각난 도형으로 바뀌게 됩니다 (아래 그림 참고)

도형 통합, 도형 조각 예시







도형 병합: 그래서 이걸로 뭘 할 수 있어?

어떻게 도형 병합(합치기, 자르기) 기능을 어떻게 활용하는지 설명은 이 정도로 하구요(PPT 켜서 직접 해보시면 더 쉽게 이해하실 수 있어요), 그래서 도형 병합(합치기, 자르기) 기능을 가지고 무엇을 할 수 있는지 예시로 보여드리겠습니다



Case 1: 교차원 그리기

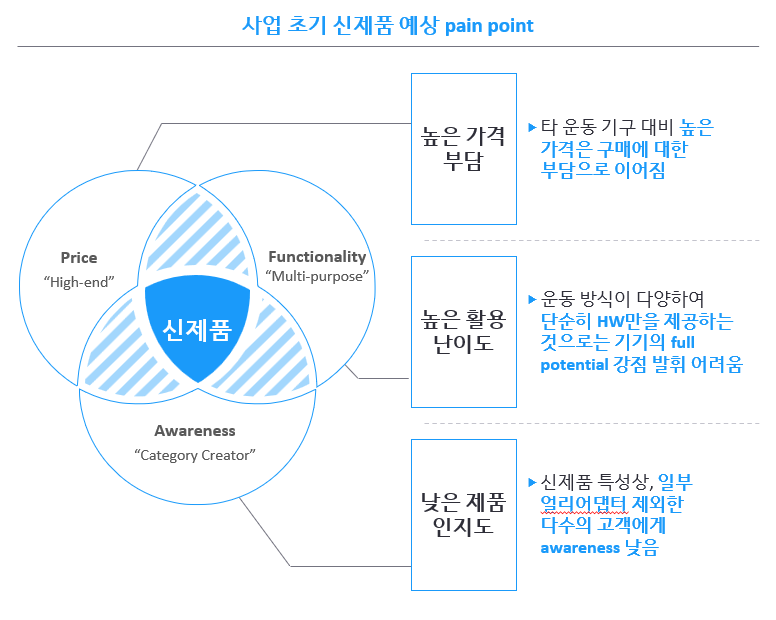

이번 글 첫번째에 보여드렸던 교차원 다이어그램은 보통 특정 사물이 여러 속성을 동시에 갖추었을때 표현하면 좋은 그림인것 같아요!, Step by Step으로 나누어서 그리는 방법을 설명하면 아래와 같습니다

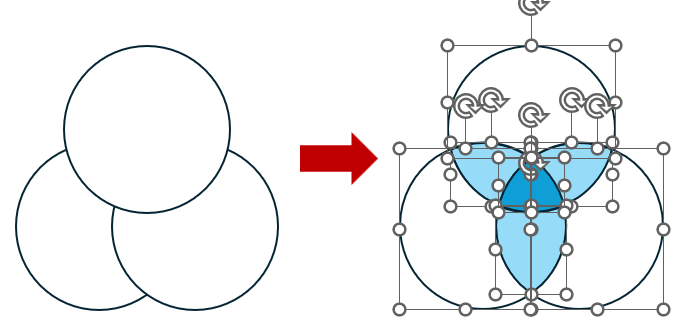

Step 1: 동그라미 3개 지정 후, "도형 조각"내기

도형을 조각내면 오른쪽 그림처럼 조각난 작은 도형을 모두 지정할 수 있습니다

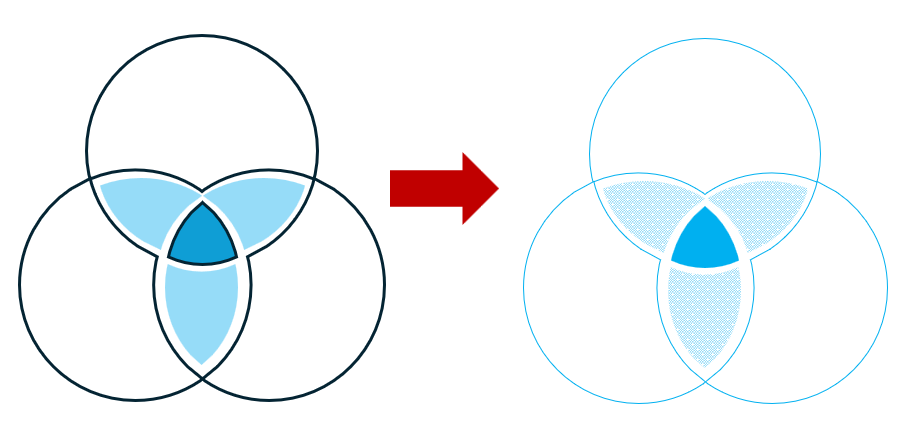

Step 2: 교차원 내부에 있는 영역 크기 줄이기 (하늘색, 파란색)

교차원 내부에 있는 도형들의 크기를 줄여주시면 더 이쁘게 그려져요!



Step 3: 테두리, 패턴, 색감 등을 넣어서 디자인 마무리 짓기



마지막으로 테두리 선, 굵기, 안에 도형의 패턴, 색감 등을 조정하면 마무리됩니다







Case 2: 도형 병합으로 "ㄴ", "ㄱ" 모양의 도형 그리기

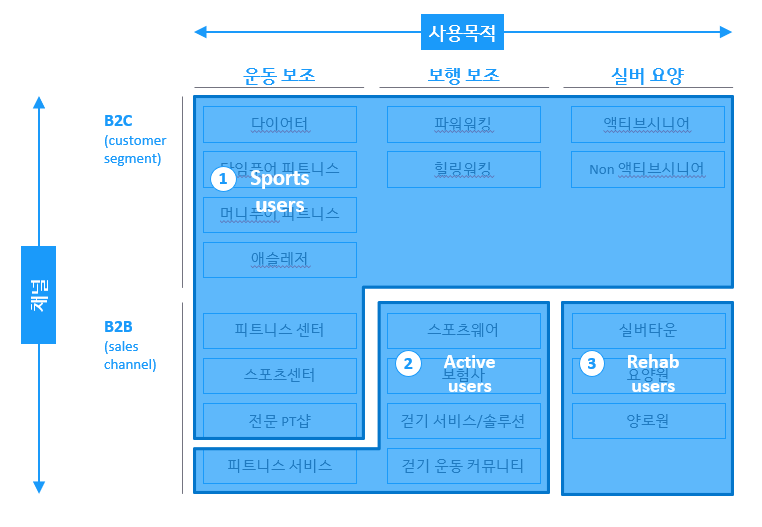

먼저 두번째 도형은 표 또는 차트 안에서 내가 원하는 영역을 강조하고 싶을때 많이 쓰는 "ㄴ", "ㄱ"자 모양의 도형이 되겠습니다 ^ ^ (이건 조작하기가 쉬워서, 그냥 예시만 보여 드릴께요)



도형 통합으로 손쉽게 "ㄱ", "ㄴ" 모양의 도형을 그릴 수 있습니다







Case 3: 도형 병합으로 아예 새로운 그림 만들어보기

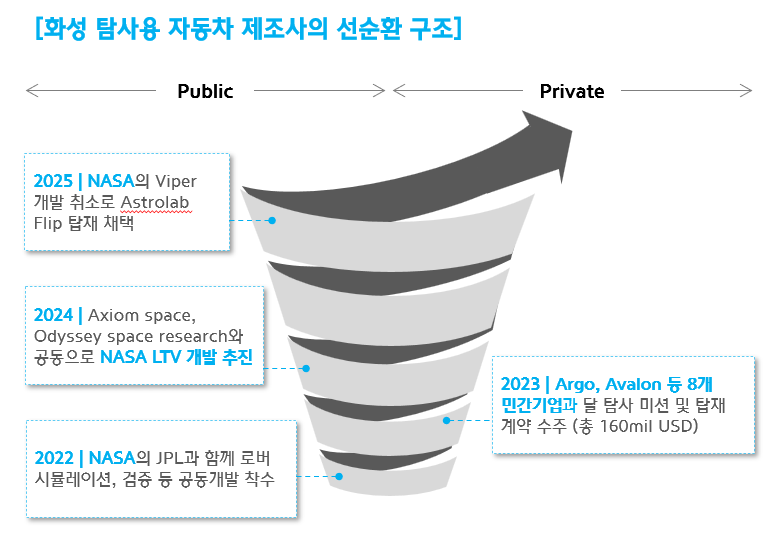

세번째 case는 도형 자르기를 활용하여, 아예 내가 원하는 도형을 그리는 것입니다. 결론부터 말씀 드리면, 아래에 있는 회오리 모양의 그림을 그릴 수 있게 되구요(도형 자르기로 만들었습니다).

도형 병합 Case 3: 선순환 다이어그램



Step 1: 회오리 기본 틀 만들기 (휘어진 사다리꼴 만들기)

우선 타원 2개와 직사각형 두개를 준비하여 왼쪽 그림처럼 구도를 짜줍니다

그리고 4개 도형을 동시에 선택하여 조각, 이후 남은 부분(휘어진 사다리꼴)만 남겨두고 나머진 삭제하시고

이후에는 휘어진 사다리꼴의 크기를 조정하여 맨 오른쪽 그림처럼 회오리의 뼈대를 만드시면 되겠습니다

도형을 잘라낸 후, 상하좌우 크기를 조정하면 됩니다

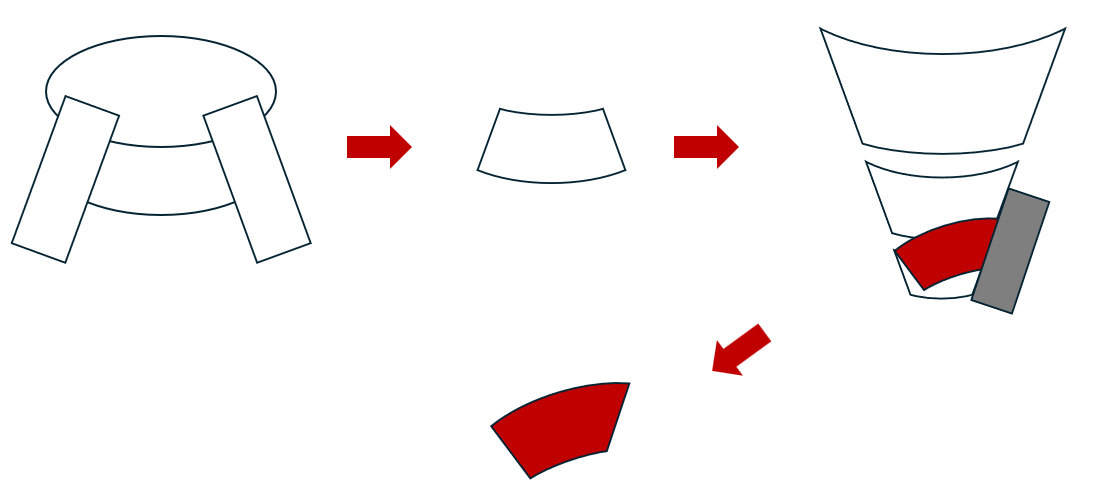

Step 2: 회오리 뒷부분 만들기 (회오리 기본틀에 맞추어 도형 자르기)

두번째 step은 회오리의 뒷부분을 만드는 파트이구요, 방법은 Step 1과 유사하지만 3번째 단계에서 회오리 기본틀에 맞추어, 각도를 깍아내는 방법이 추가 됩니다 (휘어진 사다리꼴 + 직사각형을 두어서 각도를 맞추고, "도형 조각"내기를 하시면 가능합니다)



결국 도형 자르기, 합치기의 응용입니다

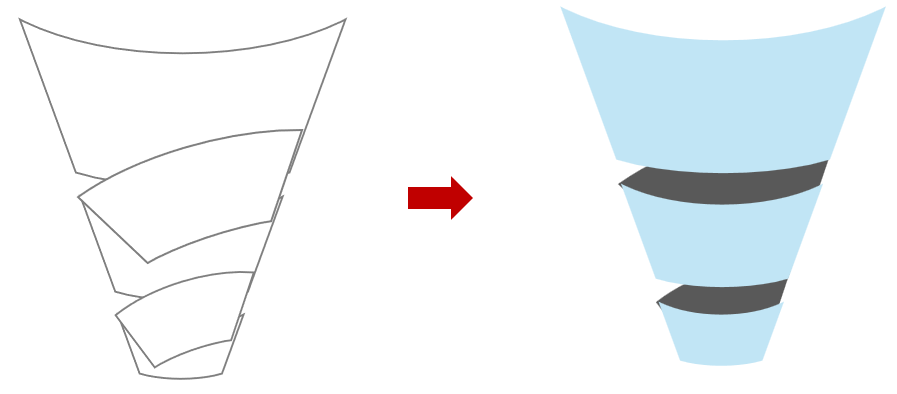

Step 3: 디자인 & 마감하기

마지막은 도형들의 앞뒤 정렬, 색깔 조정, 테두리 삭제 등을 통해 디자인 마무리 지으시면 됩니다 ^  ^

뒤에 배치될 조각들은 뒷면에 배치한 후, 조금 진한 색으로 색칠해주세요!







결론: 어떻게 쓰냐에 따라 편리한 기능일 수도 있고, 나아가 커스텀 도형을 그리는 기능일 수도 있습니다

도형 병합 기능(합치기, 자르기) 기능은 시작은 여러 도형을 합치는 용도였겠지만, 저는 저만의 커스텀 도형을 그리는 용도로 자주 쓰고 있습니다



특히 조금만 써보면 금방 손에 익기 때문에, 한 두번만 연습해보시면, 나만의 커스텀 도형 그리기도 수월하실꺼에요! ^ ^
