PPT 보고서 초보 꿀팁 - 원하는 도형이 없다면? (곡선 그리기와 점 편집)

PPT 보고서를 그리고 있다보면 생각보다 머릿속으로 생각한 도형을 지원하지 않아 난감한때가 많습니다. 머릿속에 있는 이미지와 아이디어를 직관적으로 잘 보여주고 싶은데 참 난감한 상황인거죠

위 그림과 같은 곡선 형태의 이미지는 PPT에서 지원하지 않습니다 ㅜㅜ

오늘은 지난번 도형 병합에 이어, 어떻게 하면 내가 원하는 도형과 그림을 그릴 수 있을지에 대해 공유해보려 합니다 (PPT 곡선그리기 및 점 편집 기능)





목차

곡선 그리기, 점 편집이 뭐야?

어떤 그림들을 그릴 수 있어?

결론: 자주쓰는 곡선, 점 편집된 도형들을 모아다 꺼내 쓰면 좋습니다





곡선 그리기, 점 편집이 뭐야?

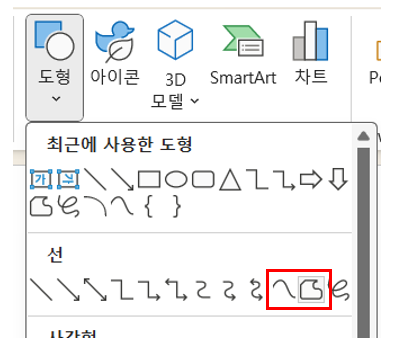

PPT에 곡선 모양의 도형 그리는 기능이 있다는 것 아셨나요?, 도형의 삽입 버튼을 누르면 아래와 같은 모양이 있고, 이걸 누르시면 원하는 각도로 굴절되는 도형을 그리실 수 있으십니다

왼쪽이 '곡선' 기능, 오른쪽이 곡선형 도형을 그리는 기능입니다



그리고 이 두가지 기능을 눌러보시면 아시겠지만, 클릭한다고 다 되는 것이 아닌, 여러번 마우스로 변곡점들을 클릭하시면서 "그리면서 도형 또는 곡선을 완성"하는 기능이 되겠습니다. 예컨대 아래와 같은 그림을 그릴 수 있습니다

왼쪽이 곡선 기능, 오른쪽이 곡선형 도형입니다



그리고, 나아가서 오른쪽 곡선형 도형의 경우, 도형을 우클릭하여 점 편집 기능을 클릭, 점을 곡선형대로 그리면 더 뭉특하고 곡선으로 점철된 도형도 그릴 수 있게 됩니다

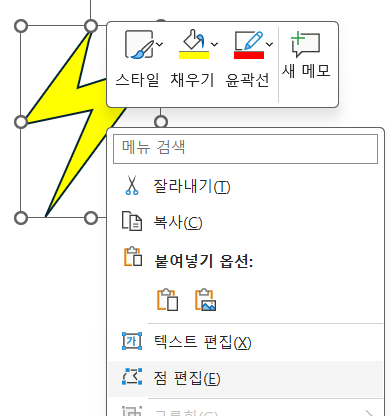

Step 1: 우클릭하여 점 편집을 눌러줍니다



Step 2: 점편집에서 부드러운점을 설정해주면 곡선 형태의 도형을 그릴 수 있습니다



자세한 사항은 다른분께서 올리신 관련 유튜브가 있으니 참고하시면 되겠습니다!

https://youtu.be/VZSQEsrwGAQ?si=UrjmOf_pgjYI15NK

출처: 유튜브채널 - 사이드잡스 한소하







어떤 그림들을 그릴 수 있어?

다시 본론으로 돌아오면, PPT 보고서에도 곡선 또는 곡선형 도형이 많이 필요할 때가 있습니다. 아래는 그 예시입니다

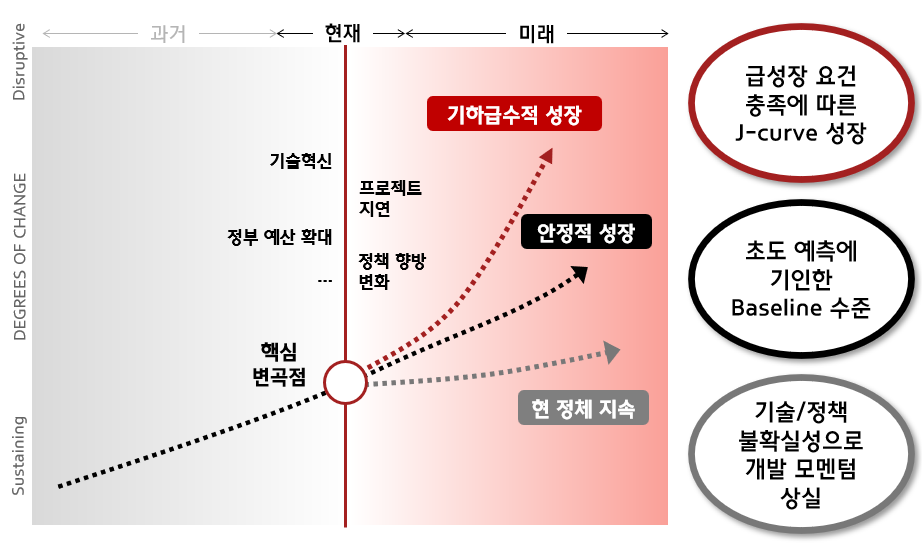

Case 1: 곡선형 도형을 활용한 시나리오 표현

PPT 보고서를 쓰다 보면 사실 시장 전망을 정확하게 예측하기 어려운 신사업도 많고, 그러다 보니 Scenario planning 등 내용을 담기 마련입니다. 이 경우, 곡선을 여러가지 가능성을 표현하는 미래 시나리오로써 표현하기 좋습니다

왼쪽 3가지 분기로 갈라지는 곡선만 점 편집으로 수정하여 작업했습니다

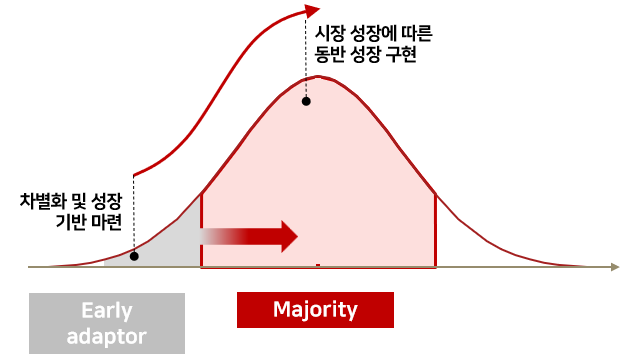

Case 2: 곡선과 곡선형 도형을 활용한 성장 전략 표현

두번째 Case는 곡선과 곡선형 도형을 함께 쓰는 것입니다. 아래 내용은 신사업 진출 전략때 활용된 내용이고, 시장이 얼리어답터 → Majority로 확대됨에 따라 우리도 선제적으로 대비해야한다, 뭐 이런 내용에 활용되었습니다 ^ ^;;

위에 있는 화살표, 밑에 있는 도형 모두 곡선 또는 곡선형 도형으로 점편집하여 작업했습니다





Case 3: 곡선형 도형을 직선형 도형으로 활용하여 특정 내용 강조

마지막은 제가 제일 많이 쓰는 기능인 것 같은데, 특정 기능을 확대해서 강조하고 싶을때 자주 씁니다. 곡선형 도형을 삽입하시고 점편집으로 원하는 도형 각도와 굴곡점을 잡으면 사용하실 수 있으십니다 (가운데 빨간색 사다리꼴 도형)

가운데 빨간색 사다리꼴 도형을 보시면 됩니다. 왼쪽 두번째 박스를 확대하면 오른쪽 3개 전략으로 구성된다는 뜻으로 활용했습니다







결론: 자주쓰는 곡선, 점 편집된 도형들을 모아다 꺼내 쓰면 좋습니다

곡선, 곡선형 도형들은 분명히 손도 많이 타고, 시간도 좀 걸리는 작업입니다 (대신, 원하는 이미지를 정확히 그려내기 좋습니다). 따라서 여번 작업해보시면서 연습하시길 권고 드립니다



다만 여러번 해보시면 분명히 깨달으시겠지만, 자주쓰는 곡선, 곡선형 도형들이 있으실 것이고, 이를 잘 저장해둔 후, 필요할때마다 그때 그때 꺼내서 쓰시길 추천 드립니다 ^ ^
